液壓系統在進行操作的過程中主要是由信號控制和液壓動力兩部分組成，其信號控制部分用于驅動液壓動力部分中的控制閥動作。液壓動力部分采用回路圖方式表示，以表明不同功能元件之間的相互關系。今天山東液壓系統廠家要講的是液壓系統控制油液流量的方法。

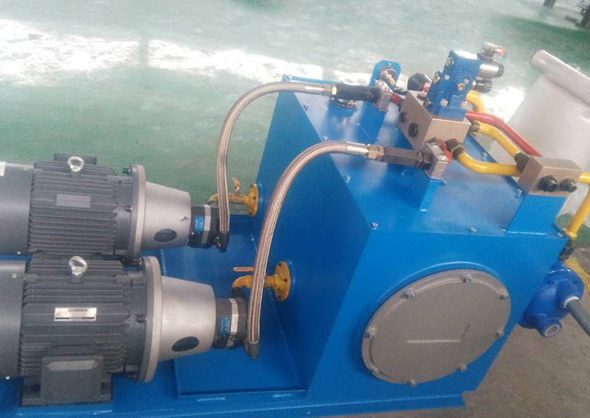

液壓系統中的液壓源含有液壓泵、液壓輔助元件以及電動機，液壓控制部分含有其各種控制閥，在進行使用的過程中主要是用于控制工作油液的流量、壓力和方向；執行部分含有液壓缸或馬達，其可按實際要求來選擇。
液壓系統在進行分析以及設計的過程中，一般情況下會采用方框圖顯示設備中實際的運行狀況，空心箭頭表示信號流，而實心箭頭則表示流。基本液壓回路中的動作順序—控制元件(二位四通換向閥)的換向和彈簧復位、執行元件(雙作用液壓缸)的伸出和回縮以及溢流閥的開啟和關閉。
液壓系統根據系統工作原理，可對所有回路依次進行編號。如果首先執行元件編號為0，則與其相關的控制元件標識符則為1。如果與執行元件伸出相對應的元件標識符為偶數，則與執行元件回縮相對應的元件標識符則為奇數。 不僅應對液壓回路進行編號，也應對實際設備進行編號，以便發現系統故障。
